Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | RINO |
| Orzecznictwo: | CE |
| Numer modelu: | HC-PL 5 warstw 2200 |
|
Zapłata:
|
|
| Minimalne zamówienie: | 1 zestaw |
| Cena: | negotiable |
| Szczegóły pakowania: | Owinięty folią lub w drewnianym pudełku |
| Czas dostawy: | 40-60 dni roboczych po wpłacie |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 5 zestawów / miesiąc |
|
Szczegóły informacji |
|||
| Nazwa: | 5-warstwowa linia do produkcji tektury falistej 2200 mm 180 do tektury kartonowej | Rozmiar: | 1800mm-2500mm |
|---|---|---|---|
| Prędkość: | 180m/min | Całkowita moc: | 250kW |
| Całkowita długość linii: | 75m² | Rodzaj flet: | Zgodnie z potrzebami klientów |
| Maszyna główna: | Pojedyncza sklejarka, podgrzewacz, przecinarka NC itp. | <i>Max.</i> <b>Maks.</b> <i>pressure</i> <b>ciśnienie</b>: | 10-12kg/cm2 |
| Podkreślić: | 5-warstwowa linia do produkcji tektury falistej,linia do produkcji tektury falistej 2200 mm,5-warstwowa maszyna do produkcji pudeł z tektury falistej |
||
opis produktu

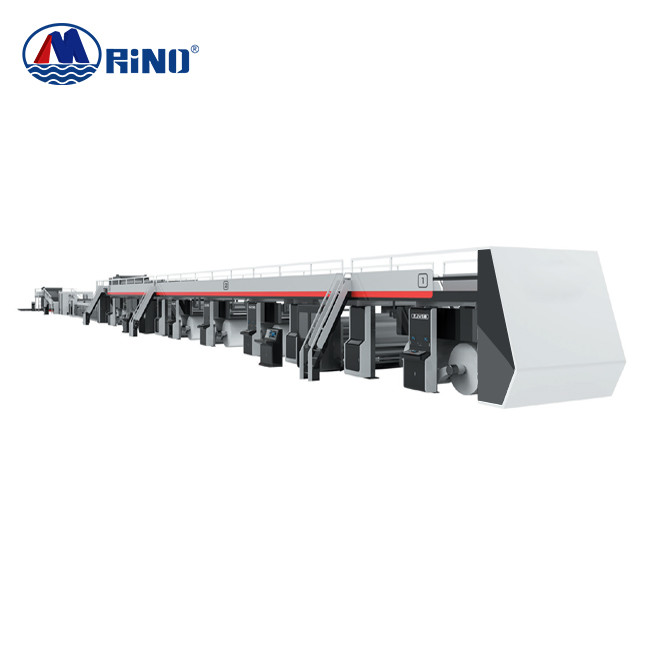

5-warstwowa linia do produkcji tektury falistej 2200 mm 180 do tektury kartonowej
Wprowadzenie maszyny do linii produkcyjnej tektury falistej
Zgodnie z procesem produkcji tektury falistej, linia produkcyjna tektury falistej składa się z dwóch stosunkowo niezależnych sekcji procesowych, urządzeń końca mokrego i urządzeń końca suchego.Sprzęt końca mokrego obejmuje głównie tace papieru bazowego, automatyczne maszyny do łączenia papieru, wstępne podgrzewacze wstępne i maszynę do pojedynczego sklejania, mostki przenośników papieru, rozprowadzacze kleju, maszyny do podwójnego sklejania itp., Sprzęt do obróbki na mokro spowoduje, że papier bazowy z tektury falistej podzieli się na trzy, pięcio- i siedmiowarstwowa tektura falista z różnymi kombinacjami fal;Sprzęt kadrowy obejmuje głównie maszyny do cięcia rotacyjnego, maszyny do cięcia wzdłużnego i bigowania, maszynę do cięcia poprzecznego, układarkę itp., sprzęt kadrowy będzie ciąć tekturę falistą zgodnie z wymaganiami zamówienia dotyczącymi cięcia wzdłużnego, poprzecznego i układania w stos.
Parametr
| 1 | Szerokość efektywna | 2200mm | 2 | Projekt produkuje prędkość | 180m/min | |||
| 3 | Prędkość pracy trzech warstw | 150-180m/min | 4 | Prędkość pracy pięciu warstw | 120-150m/min | |||
| 5 | Siedmiowarstwowa prędkość pracy | ------------------- | 6 | Najwyższa pojedyncza prędkość zmiany | ------------------ | |||
| 7 | Dokładność separacji wzdłużnej | ±1mm | 8 | Precyzja cięcia poprzecznego | ±1mm | |||
|
Uwaga |
Przyspieszenie powyższych celów wymaganych do osiągnięcia: efektywna szerokość 2200 mm, zgodność z następującymi normami i zapewnienie stanu sprzętu papieru 175 ℃ temperatury powierzchni grzewczej. | |||||||
| Indeks górnego papieru | 100g / ㎡ --180g / ㎡ Wskaźnik zmiażdżenia pierścienia (Nm / g) ≥8 (woda zawierająca 8-10%) | |||||||
| Indeks papieru rdzeniowego | 80g / ㎡ -- 160g / ㎡ Wskaźnik zmiażdżenia pierścienia (Nm / g) ≥ 5,5 (woda zawierająca 8-10%) | |||||||
| W indeksie papierowym | 90g / ㎡ -- 160g / ㎡ Wskaźnik zmiażdżenia pierścienia (Nm / g) ≥ 6 (woda zawierająca 8-10%) | |||||||
| 9 | Kombinacja flet | |||||||
| 10 | Wymagania dotyczące pary | Maksymalne ciśnienie 16kg/cm2 | Wspólne ciśnienie10-12kg/cm2 | użyj 4000 kg/godz. | ||||
| 11 | Zapotrzebowanie na energię elektryczną | AC380V 50Hz 3PH | Całkowita moc (250KW) | Moc bieżąca (150 kW) | ||||
| 12 | Skompresowane powietrze | Maksymalne ciśnienie 9kg/cm2 | Wspólne ciśnienie 4-8 kg/cm2 | zużycie 1m3/min | ||||
| 13 | przestrzeń | ≈Lmin75m*Wmin12m*Hmin5m (rzeczywisty rysunek do dostawcy w celu zapewnienia audytu ma pierwszeństwo) | ||||||
Falista maszyna jednowarstwowa
Wprowadzenie do maszyny
* Prędkość projektowa: 180m/min.
* Rolki faliste wykonane ze stali stopowej 48CrMo, poddane obróbce cieplnej do twardości HRC58-60, powierzchnia pokryta chromem.
* wałek ryflujący: śr.280mm z bębnem.
* Rolka dociskowa: Dia.320mm.z bębnem.
* Ssanie próżniowe Konstrukcja bez palców zapewnia idealne formowanie fletów podczas produkcji z dużą prędkością.
* System sterowników gimbala.Indywidualna skrzynia napędowa z przekładnią olejową, oddzielająca drgania dynamiczne, poprawiająca stabilność pracy, łatwa i szybka w konserwacji
* Wałek klejący: powierzchnia jest wytłoczona siatką i chromowana.
* Regulacja górnej rolki falistej, rolki dociskowej i rolki klejowej sterowana układem pneumatycznym.
* Z rolkami podgrzewania i kondycjonowania wstępnego.
Maszyna do odcinania NC
| Szerokość | 2200mm |
| Długość cięcia | 500-9999mm |
| Prowadzenie zamówień | 999 zamówień |
| Precyzja cięcia | ±1mm |
| Moc | 11kW |
| Średnica rolki noża | 190mm |
| Maksymalna prędkość produkcji | 180m/min |
Wprowadzenie do maszyny
1. Specjalny typ konstrukcji, wysokiej jakości płyta ścienna i siedzisko, niezawodne i slinky.
2. Z okienkiem zegarka na obu stronach płyty ściennej, łatwej do zobaczenia w produkcji i konserwacji.
3. Część napędowa przyjmuje hermetyczny smar, zapewniając wysoką precyzję, wysoką stabilność.
4. Przyjmuje przekładnię docierającą o wysokiej precyzji i sztywności, nadaje się do dużych prędkości, smarowanie filcem olejowym przedłuża żywotność.Zapewniają dokładność siatki tnącej, arkusze kartonowe bez surowych krawędzi.
5. Precyzyjny wałek tnący i gniazdo tnące, niezawodne i slinky.
6. Specjalna konstrukcja konstrukcji w wymianie ostrza, łatwa i szybka wymiana ostrza.
7. Cały system projektuje standard CE ściśle, ściśle przechodzi test komputera przemysłowego, zapewnia wysoką jakość, długą żywotność i stabilność.
